Характеристики
Применение
—
обеспечение продольной регулировки фланцевых узлов трубопроводных систем и удобства демонтажа фланцевой трубопроводной арматуры
Диаметр, DN
—
40-1600
Единица измерения
—
шт
Рабочая температура, °C
—
от -25 до +90°С для вставок с уплотнением EPDM, от -15 до +80°С для вставок с уплотнением NBR
Номинальное давление
—
PN 10,16, 25
Вставка демонтажная PR-U13, PR-U13.J предназначена для продольной регулировки фланцевых узлов трубопроводных систем и удобства демонтажа фланцевой трубопроводной арматуры.
Ответные фланцы - PN10, PN16, PN25 по ГОСТ 33259-2015 в соответствии с параметром PN демонтажной вставки.

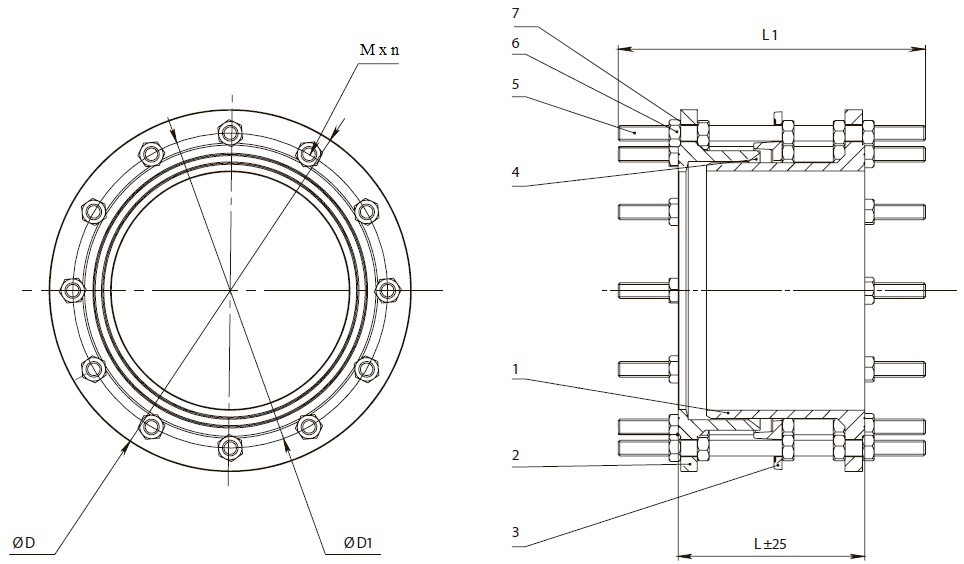

| DN | PN | L±25 | MхL1хn | ØD | ØD1 | Масса, кг |
|---|---|---|---|---|---|---|
| 40 | 10 | 185 | M16х310х4 | 150 | 110 | 10 |
| 16 | 185 | M16х310х4 | 150 | 110 | – | |
| 25 | 185 | M16х310х4 | 150 | 110 | – | |
| 50 | 10 | 190 | M16х340х4 | 165 | 125 | 12 |
| 16 | 190 | M16х340х4 | 165 | 125 | – | |
| 25 | 190 | M16х340х4 | 165 | 125 | – | |
| 65 | 10 | 190 | M16х340х4 | 185 | 145 | 13 |
| 16 | 190 | M16х340х4 | 185 | 145 | – | |
| 25 | 190 | M16х340х4 | 185 | 145 | – | |
| 80 | 10 | 205 | M16х340х8 | 200 | 160 | 17 |
| 16 | 205 | M16х340х8 | 200 | 160 | – | |
| 25 | 205 | M16х340х8 | 200 | 160 | – | |
| 100 | 10 | 205 | M16х340х8 | 220 | 180 | 21 |
| 16 | 205 | M16х340х8 | 220 | 180 | – | |
| 25 | 205 | M20х400х8 | 235 | 190 | – | |
| 125 | 10 | 205 | M16х340х8 | 250 | 210 | 28,5 |
| 16 | 205 | M16х340х8 | 250 | 210 | – | |
| 25 | 220 | M24х400х8 | 270 | 220 | – | |
| 150 | 10 | 205 | M20х360х8 | 285 | 240 | 34,5 |
| 16 | 205 | M20х360х8 | 285 | 240 | – | |
| 25 | 205 | M24х400х8 | 300 | 250 | – | |
| 200 | 10 | 220 | M20х360х8 | 340 | 295 | 43 |
| 16 | 220 | M20х370х12 | 340 | 295 | – | |
| 25 | 220 | M24х410х12 | 360 | 310 | – | |
| 250 | 10 | 230 | M20х380х12 | 400 | 350 | 65 |
| 16 | 230 | M24х400х12 | 400 | 355 | – | |
| 25 | 230 | M27х440х12 | 425 | 370 | – | |
| 300 | 10 | 240 | M20х400х12 | 455 | 400 | 77 |
| 16 | 240 | M24х420х12 | 455 | 410 | – | |
| 25 | 240 | M27х460х16 | 485 | 430 | – | |
| 350 | 10 | 240 | M20х400х16 | 505 | 460 | 80 |
| 16 | 240 | M24х420х16 | 520 | 470 | – | |
| 25 | 265 | M30х500х16 | 555 | 490 | – | |
| 400 | 10 | 250 | M24х420х16 | 565 | 515 | 94 |
| 16 | 255 | M27х450х16 | 580 | 525 | – | |
| 25 | 275 | M33х500х16 | 620 | 550 | – | |
| 450 | 10 | 265 | M24х450х20 | 615 | 565 | 115 |
| 16 | 270 | M27х500х20 | 640 | 585 | – | |
| 25 | 280 | M33х500х20 | 670 | 600 | – | |
| 500 | 10 | 275 | M24х450х20 | 670 | 620 | 128,5 |
| 16 | 280 | M30х500х20 | 715 | 650 | – | |
| 25 | 285 | M33х520х20 | 730 | 660 | – | |
| 600 | 10 | 295 | M27х500х20 | 780 | 725 | 185 |
| 16 | 295 | M33х540х20 | 840 | 770 | – | |
| 25 | 310 | M36х560х20 | 845 | 770 | – | |
| 700 | 10 | 295 | M27х500х24 | 895 | 840 | 250 |
| 16 | 295 | M33х540х24 | 910 | 840 | – | |
| 25 | 315 | M39х580х24 | 960 | 875 | – | |
| 800 | 10 | 315 | M30х530х24 | 1015 | 950 | 333 |
| 16 | 320 | M36х580х24 | 1025 | 950 | – | |
| 25 | 330 | M45х620х24 | 1085 | 990 | – | |
| 900 | 10 | 315 | M30х530х28 | 1115 | 1050 | 385 |
| 16 | 315 | M36х580х28 | 1125 | 1050 | – | |
| 25 | 340 | M45х640х28 | 1185 | 1090 | – | |
| 1000 | 10 | 330 | M33х560х28 | 1230 | 1160 | 464 |
| 16 | 330 | M39х620х28 | 1255 | 1170 | – | |
| 25 | 360 | M52х680х28 | 1320 | 1210 | – | |
| 1200 | 10 | 345 | M36х620х32 | 1455 | 1380 | 658 |
| 16 | 345 | M45х660х32 | 1485 | 1390 | – | |
| 25 | 380 | M52х700х32 | 1530 | 1420 | – | |
| 1400 | 10 | 375 | M39х660х36 | 1675 | 1590 | по запросу |
| 16 | 375 | M45х720х36 | 1685 | 1590 | – | |
| 1600 | 10 | 395 | M45х720х40 | 1915 | 1820 | по запросу |
| 16 | 415 | M52х800х40 | 1930 | 1820 | – |
Характеристики
|
Применение
|
обеспечение продольной регулировки фланцевых узлов трубопроводных систем и удобства демонтажа фланцевой трубопроводной арматуры |
|
Диаметр, DN
|
40-1600 |
|
Единица измерения
|
шт |
|
Рабочая температура, °C
|
от -25 до +90°С для вставок с уплотнением EPDM, от -15 до +80°С для вставок с уплотнением NBR |
|
Номинальное давление
|
PN 10,16, 25 |
|
Материал корпуса
|
чугун с эпоксидным порошковым покрытием |
|
Уплотнение
|
EPDM / NBR |
|
Вид соединения
|
фланцевое |
|
Страна производства
|
Россия |
|
Гарантия
|
10 лет |
