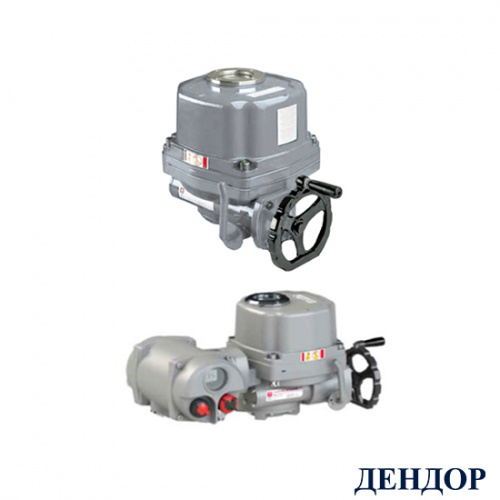

Электропривод неполнооборотный ДЕНДОР QT.A

Неполнооборотные электроприводы тип QT.А предназначены для управления неполнооборотной арматурой (затворы дисковые, краны шаровые).

Общепромышленные электроприводы QT.А применяются в системах водоснабжения, энергетике, а также в целлюлозно-бумажной и пищевой отраслях промышленности, в системах кондиционирования воздуха.

Режим работы согласно ГОСТ IEC 60034-1-2014: S2 15 мин. для запорных электроприводов, S4 25% для регулирующих электроприводов.

Технические характеристики QT.А:

• крутящий момент от 50 Нм до 6000 Нм
• угол поворота: 90±10° — базовое исполнение; 120°, 180°, 270° — опции.
• напряжение питания: 3х380В, 1х220В
• защита электродвигателя от перегрева
• отключение по концевым и моментным выключателям
• механические ограничители хода
• механический указатель положения
• антиконденсатный обогреватель
• ручной дублер

Условия окружающей среды

Степень защиты согласно ГОСТ 14254:  IP67 или IP68

Защита от коррозии согласно ISO 12944:

— С3 (базовое исполнение)
— С5-I (высокая коррозионная стойкость).

Температура окружающей среды:

от -20 до +75°С – стандартное температурное исполнение;
от -40 до +70°С – низкотемпературное исполнение;
от -60 до +50°С – экстремально низкотемпературное исполнение;
от -10 до +100°С – высокотемпературное исполнение, в данном исполнении блок управления необходимо устанавливать отдельно от привода.

Электропривод может быть оснащен:

— потенциометром 0-1000 Ом;

— токовым датчиком положения 4-20 мА;

— блоком управления LCU;

— позиционером;

— интеллектуальным блоком управления тип 1;

— интеллектуальным блоком управления тип 2.

Блок управления LCU позволяет осуществлять местное и дистанционное управление электроприводом. Информация о состоянии электропривода (наличие напряжения питания, открыто, закрыто, местное/дистанционное управление, авария) отображается посредством светодиодных сигналов. Для управления в дистанционном режиме электропривод снабжен встроенным источником питания 24V DC.

Электропривод с позиционером позволяет осуществлять местное управление, а также дистанционное управление посредством аналогового сигнала 4-20 мА.

Блоки управления тип 1 или тип 2 включают в себя все опции блока управления LCU и позиционера, а также позволяют производить электронную настройку концевых выключателей, калибровку управляющих сигналов и другие опции. Блоки управления тип 1 или тип 2 оснащены ЖК дисплеем, на котором отображается основная информация о положении запирающего элемента арматуры, режиме работы электропривода, перемещении между разделами меню и др.
