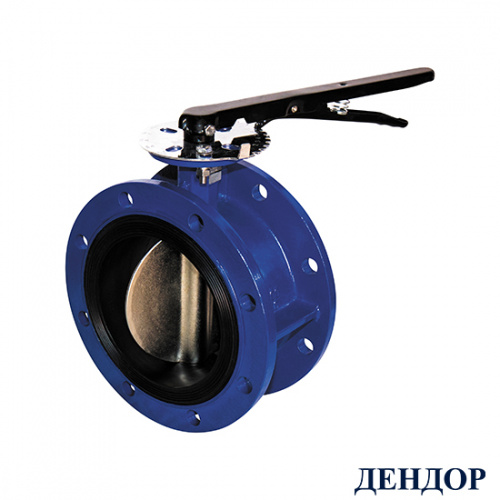

Затворы поворотные дисковые фланцевые предназначены для эксплуатации в качестве запорных и регулирующих устройств в технологических системах холодного и горячего водоснабжения, химводоподготовки и иных областях промышленности и жилищно-коммунального хозяйства.
Строительная длина обеспечивает возможность работы затвора на трубах с зауженным внутренним диаметром.
Уплотнительная манжета (седло) нанесена на корпус изделия методом вулканизации, что обеспечивает надежность соединения и отсутствие деформаций.
Вал затвора 021F.Y состоит из двух частей, верхней и нижней. Такая конструкция позволяет устанавливать диск с увеличенной пропускной способностью. Соединение диска и верхнего вала затвора выполнено через посадку на многогранник. Такой способ соединения обеспечивает площадь соприкосновения деталей по всей поверхности. Таким образом обеспечивается надежность соединения и прочность деталей на срез, в отличие от штифтового соединения, применяемого в предыдущей модификации затвора 021F.
Управление затвором 021F.Y:
– ручное, при помощи рукоятки (для затворов DN40-300);
– ручное, при помощи маховика редуктора со степенью защиты IP54 (для затворов DN50-450 редуктор без входного фланца, для затворов DN500-1200 редуктор с входным фланцем). По требованию заказчика затворы могут быть укомплектованы редукторами со степенью защиты IP68, техническая документация на редукторы IP68 предоставляется по запросу на конкретные позиции;
– автоматическое, при помощи электропривода (для затворов DN40-1200).
Присоединение к трубопроводу затвора 021F.Y – фланцевое.
Ответные фланцы:
— для затворов DN40-150 – фланцы воротниковые, фланцы плоские PN10 и PN16 по ГОСТ 33259-2015;
— для затворов DN 200-1200 – фланцы воротниковые, фланцы плоские PN16 по ГОСТ 33259-2015, затворы с рассверловкой PN10 по ГОСТ 33259-2015 или с универсальной рассверловкой PN10 и PN16 по ГОСТ 33259-2015 изготавливаются под заказ. Предыдущие модификации затворов имели меньшее количество вариантов исполнения.
В настоящее время идет обновление линейки дисковых поворотных затворов ДЕНДОР. Производство общепромышленных дисковых поворотных затворов тип 021F, 021F.Z приостановлено, распродаются складские остатки.
Указанные изделия заменены на аналогичные затворы тип 021F.Y с улучшенными характеристиками.
|
Присоединение к трубопроводу
|
фланцевое |
|
Диаметр, DN
|
40-1400 |
|
Давление, PN
|
PN: 16 |
|
Рабочая температура, °C
|
с уплотнением EPDM: от -10°C до +100°C |
|
Срок службы, лет
|
50 лет |
|
Материал корпуса
|
чугун, углеродистая сталь |
|
Уплотнение
|
EPDM, NBR, VITON |
|
Материал диска
|
чугун с никелевым покрытием, нержавеющая сталь |
|
Страна производства
|
Россия |
|
Гарантия
|
10 лет |
